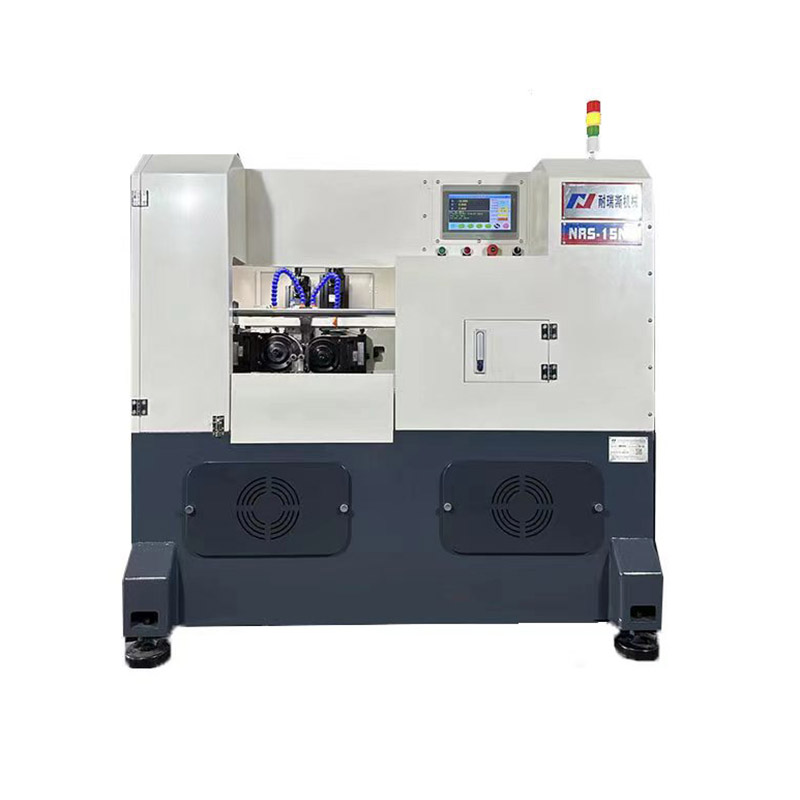

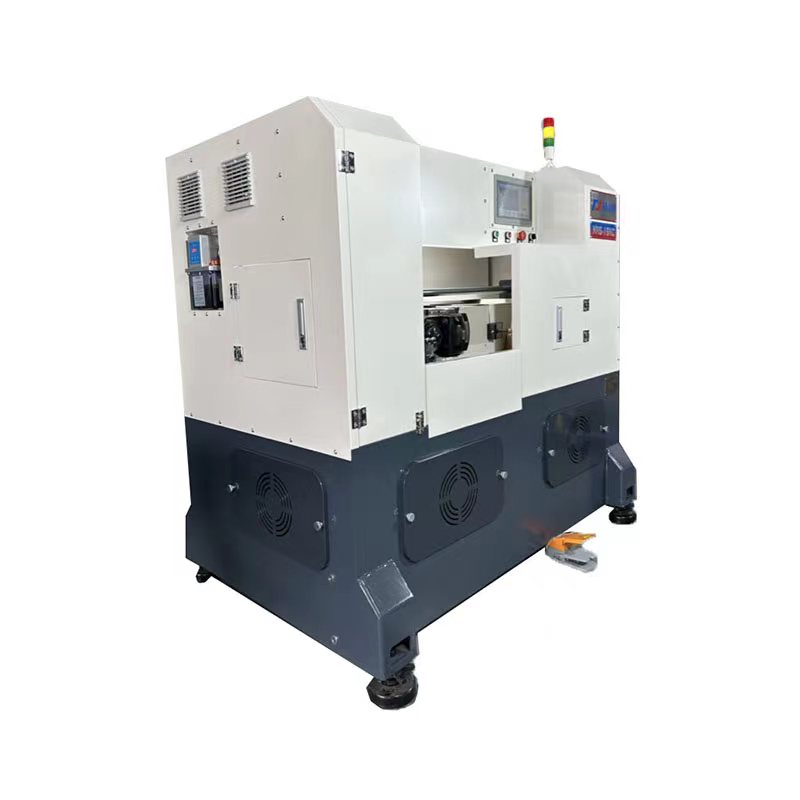

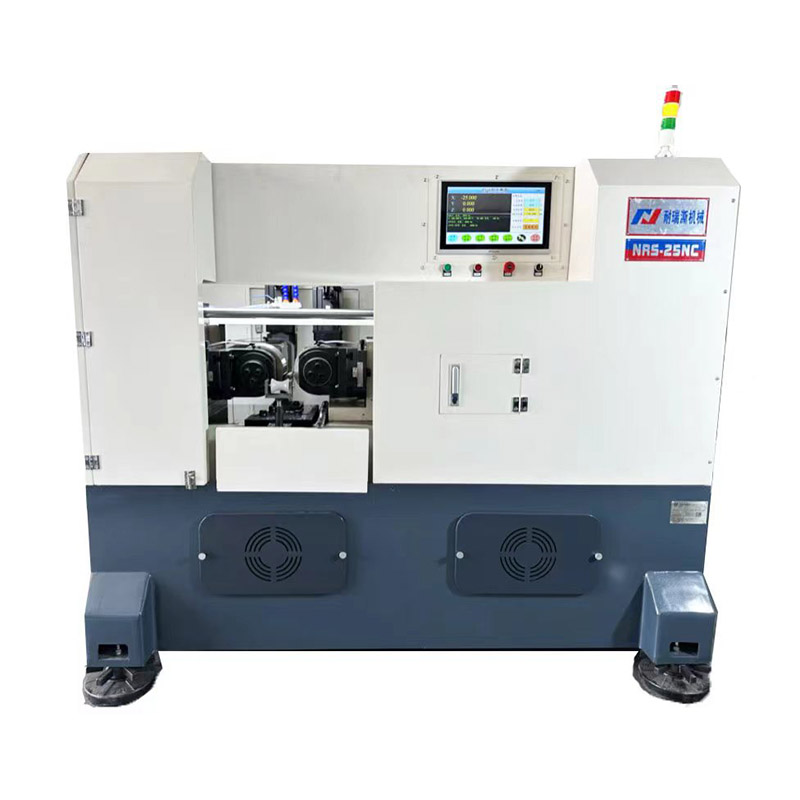

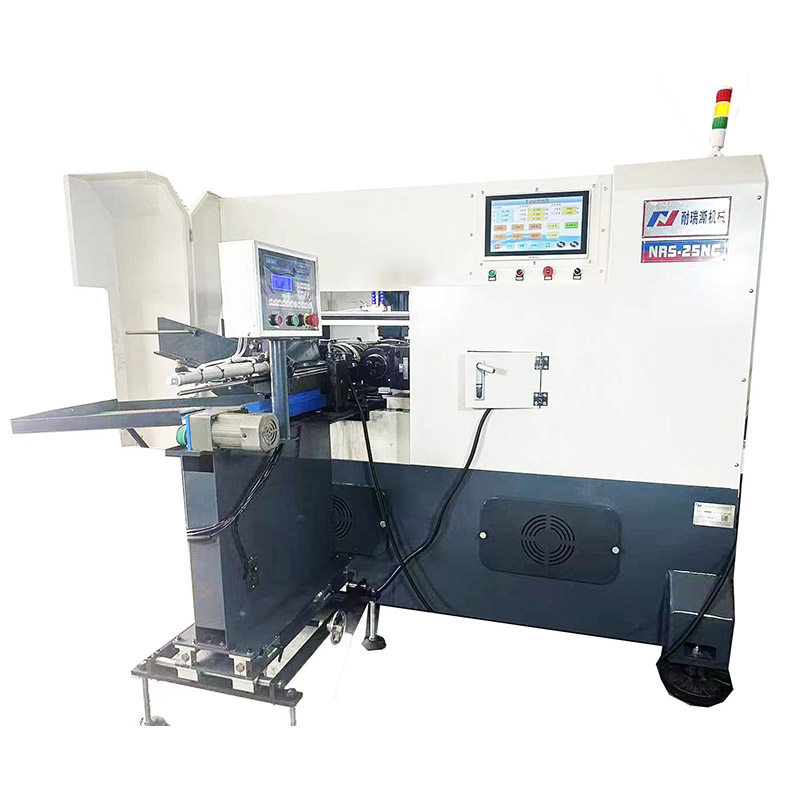

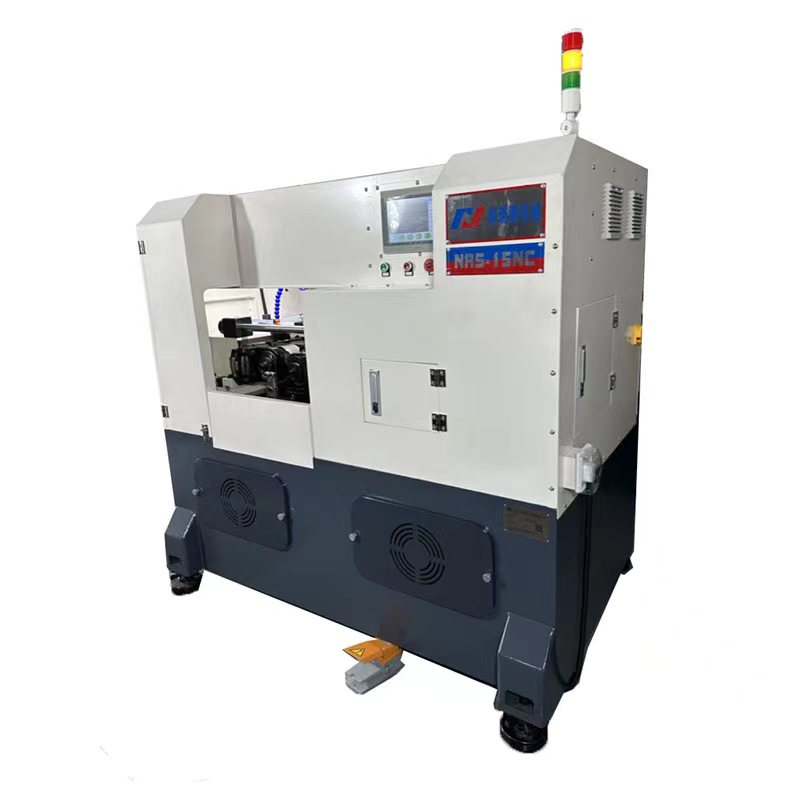

CNC Servo-motorlu ip yuvarlanan maşın

CNC Servo-motorlu ip yuvarlanan maşın

Mən, bu CNC iplik yuvarlanan maşının əsas xüsusiyyətləri:

   A. Model kodu servo motorlu sürücüdür, maksimum çıxış 30tons.

  B. Aşağıdakı iş parçaları rulonun növünə görə edilə bilər:

   1. [Feed-də]: Tez-tez istifadə olunan 55 ° və 60 ° üçbucaqlı ip, CNC iplik yuvarlanan maşın iş parçasını emal edə bilər:

       Diametri ≤φ80mm, meydança 8.0mm, maksimum uzunluq 150 mm-dir

  2. [thru-feed] tez-tez istifadə olunan 55 ° və 60 ° üçbucaqlı iplik meydançası ≤8.0mm, uzunluğu və diametri pulsuzdur

C. Struktur xüsusiyyətləri: İki diyircəkli şaft servo mühərrikləri tərəfindən idarə olunur və yem şaftı servo mühərrikləri tərəfindən yuvarlanır

     Muncuq çubuğu yem halına gətirir.

D. Bu yuvarlanan maşın da müxtəlif diş forması məhsulları, məsələn: qurd dişləri, trapezoid dişləri, top

   Vida, yuvarlanan, knoling, yuvarlanan yiv və s. Rəsm səthinə görə müəyyən edilməlidir.

II, texniki xüsusiyyətlər:

 1. Rolling Mövzunun xarici diametri: φ3 ~ φ80mm

 2. Threading Mövzu: 0.6 ~ 8.0mm

 3. Mili sürəti: 10 ~ 60rpm (Stepleess Speed ​​Tənzimlənməsi)

 4. Tel rulonunun xarici diametri (max): φ210mm, keyway ölçüsü 20 * 8mm / mm.

 5. Spindle Xarici Diametri: φ75mm (H7)

 6. eni və tel rulonunun eni və uzunluğu: ən uzun, iş parçasının tələbinə görə 150 ​​mm-ə qədər istifadə edilə bilər

 İlə, - ümumi ümumi xüsusiyyətlər 35, 40, 50, 60, 70, 70, 100 mm-dir

  7. İki mili arasındakı maksimum məsafə: 280mm

 8. İki mili arasındakı minimum məsafə: 180 mm

 9. Maksimum yayma təzyiqi: 30tons

 10. Roller Sürücü At gücü: 11kw

 11. Feed Spursion At gücü: 5.5 kVt

 12. Boy yerdən Roller Mərkəzinə qədər: 1050mm

 13. Döşəmə sahəsi: 2100lmm * 1600WMM * 2100hmm

 14. Xalis çəki: 3200 kq; Ümumi çəki: 3000 kq
